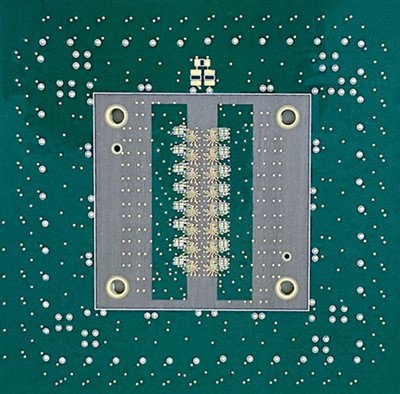

Що таке жорстка друкована плата?
Жорстка друкована плата (PCB) — це тип друкованої плати, яка має жорсткий базовий шар, який не може згинатися. Жорсткі друковані плати виготовляються з керамічних або скляних матеріалів і є міцними, здатними витримувати високу температуру та стійкі до тривалого впливу елементів. Вони часто використовуються в пристроях, які потребують жорсткості, таких як комп’ютери та принтери, і добре підходять для зон інтенсивного використання.
Чому обирають нас?
Професійна команда
Постачальник послуг безпеки, якому довіряють клієнти, обслуговує клієнтів у багатьох галузях, таких як уряд і підприємства, фінанси, медичне обслуговування, Інтернет, електронна комерція тощо.
Технічна підтримка
Наша команда експертів готова допомогти з усуненням несправностей, відповісти на технічні запити та надати рекомендації.
Надійне постачання
Ми пропонуємо вертикально інтегровану модель ланцюга поставок для забезпечення надійних довгострокових поставок і повної відстежуваності.
Обслуговування клієнтів
Ми віддаємо пріоритет відкритому спілкуванню, щоб відповідати конкретним вимогам наших клієнтів і надавати індивідуальні рішення.
Довговічність і надійність
Жорсткі друковані плати виготовляються з твердих, міцних матеріалів, таких як скловолокно або епоксидна смола, які забезпечують надійну основу для компонентів. Така структурна міцність гарантує, що дошки можуть витримувати фізичні навантаження та менш схильні до пошкоджень під час транспортування, виробництва та експлуатації.
Простота виготовлення та складання
Жорсткість цих дощок полегшує роботу з ними під час складання. Компоненти можна легко припаяти до плати, а ризик пошкодження плати під час складання нижчий порівняно з гнучкими друкованими платами.
Висока щільність компонентів
Жорсткі друковані плати можуть підтримувати високу щільність компонентів і схем. Це особливо корисно в програмах, де простір є преміальним, наприклад у смартфонах та інших компактних електронних пристроях.
Термічна стабільність
Жорсткі друковані плати зазвичай демонструють хорошу термічну стабільність, тобто вони можуть витримувати високі температури без деформації. Це вкрай важливо для потужних додатків і середовищ, де друкована плата піддається значному нагріванню.
Економічна ефективність
Для масового виробництва жорсткі друковані плати, як правило, є більш економічно ефективними порівняно з гнучкими або жорстко-гнучкими друкованими платами. Стандартизація матеріалів і виробничих процесів робить їх більш доступними для великомасштабного виробництва.
Незмінна якість
Завдяки добре налагодженим виробничим процесам жорсткі друковані плати, як правило, мають постійну якість і продуктивність. Ця передбачуваність має важливе значення в галузях, де надійність має вирішальне значення, наприклад, у медичних пристроях або аерокосмічному застосуванні.
Сумісність високошвидкісної схеми
Жорсткі друковані плати здатні підтримувати високошвидкісні схеми. Вони забезпечують стабільну платформу для високочастотних ланцюгів, що є важливим у телекомунікаціях і обчислювальній техніці.
Стійкість до навколишнього середовища
Багато твердих друкованих плат розроблені таким чином, щоб витримувати суворі умови навколишнього середовища, включаючи вплив хімікатів, вологи та екстремальних температур. Це робить їх придатними для використання на відкритому повітрі та в промисловості.
Використання жорсткої друкованої плати
Жорсткі друковані плати підвищують щільність схеми, що призводить до зменшення як розміру, так і ваги плати. Застосування жорстких друкованих плат настільки ж різноманітне, як і сама електроніка. Ось лише кілька прикладів:
Обчислення:Від настільних ПК до ноутбуків і смартфонів, жорсткі друковані плати утворюють основу цих пристроїв, з’єднуючи процесори, пам’ять та інші важливі компоненти.
Побутова електроніка:Телевізори, фотоапарати, ігрові консолі тощо використовують жорсткі друковані плати для внутрішньої схеми.
Промислове застосування:Джерела живлення, контролери двигунів і різне промислове обладнання використовують жорсткі друковані плати для їх надійної роботи та управління теплом.
Медичні прилади:Кардіостимулятори, дефібрилятори та інше важливе медичне обладнання залежать від надійності та точності жорстких друкованих плат.
Аерокосмічна промисловість і оборона:Супутники, авіаційна електроніка та військове обладнання часто вимагають міцності та стабільності жорстких друкованих плат.
Типи жорстких друкованих плат
Однією з переваг жорстких друкованих плат є їх здатність використовуватися для різних проектних специфікацій і конфігурацій. У MCL ми пропонуємо різні типи жорстких друкованих плат, зокрема:
Односторонній:Односторонні друковані плати є оригінальною друкованою платою. Вони мають один шар струмопровідного матеріалу, а всі компоненти розташовані з одного боку плати. Завдяки простому дизайну односторонні друковані плати швидко та легко виготовляються, що зменшує ймовірність помилок. Ця економічно ефективна конфігурація процвітає в конструкціях з низькою щільністю.
Двосторонній:Замість одного провідного шару двосторонні друковані плати використовують мідні провідні шари з обох сторін. Завдяки вдвічі більшому простору для компонентів, двосторонні друковані плати мають більше варіантів дизайну та підвищену складність схем, що робить їх придатними для широкого кола проектів.

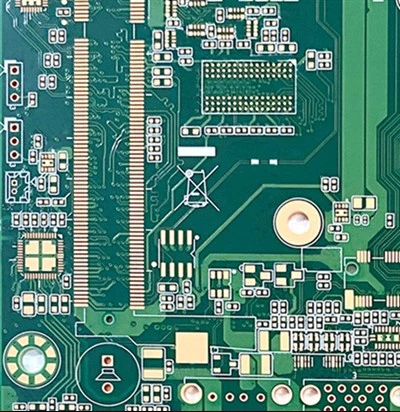

багатошаровий:Цей тип друкованої плати використовує три або більше шарів провідного матеріалу, складених посередині з кількома іншими шарами, що оточують серцевину. Завдяки численним шарам і вдосконаленому процесу затвердіння багатошарові плати зменшують потребу в з’єднувальних проводах, економлять місце та створюють щільну та міцну друковану плату.
Несуча плата або механічна прокладка:Якщо вам потрібна жорстка підкладка для забезпечення підтримки під час процесу складання дуже тонких друкованих плат, деякі компанії можуть вибрати несучу плату, яка не має провідних шарів. Будь-яка друкована плата, яка використовується для механічних операцій, має будь-які мідні шари або потребує будь-яких електричних з’єднань. У MCL ми можемо створити чисту жорстку друковану плату відповідно до ваших точних специфікацій для підтримки всіх компонентів і обладнання, з якими ви збираєтеся працювати.
Як виготовляються жорсткі друковані плати?
З чого виготовлені друковані плати?
Жорстка друкована плата складається з різних шарів, які з’єднані між собою за допомогою клею та тепла, що забезпечує тверду форму матеріалу плати. Наступні шари використовуються для розробки жорсткої друкованої плати.
Шар підкладки
Шар підкладки, який також називають основним матеріалом, виготовлений зі скловолокна. FR4 в основному використовується як матеріал підкладки, найпоширеніший скловолокно, яке забезпечує твердість і жорсткість дошки. Фенольні та епоксидні смоли також використовуються як основний матеріал, але вони не такі хороші, як FR4. Однак вони дешевші і відрізняються специфічним паршивим запахом. Температура розкладання фенольних сполук занадто низька, що призводить до розшарування шару, якщо припій розміщений протягом тривалого часу.
Мідний шар
Поверх шару підкладки мідна фольга ламінована на дошку за допомогою доданої кількості тепла та клею. У повсякденному використанні обидві сторони плати ламіновані міддю; однак деякі дешеві електронні пристрої мають лише один шар мідного матеріалу на платі. Різні дошки мають різну товщину, яка описується в унціях на квадратний фут.
Шар паяльної маски
Шар паяльної маски розташований над мідним шаром. Цей шар додається на плату, щоб додати ізоляцію на мідний шар, щоб уникнути будь-яких пошкоджень, якщо будь-який провідний матеріал торкнеться мідного шару.
Шовкотрафаретний шар
Шар шовкографії розташований над шаром паяльної маски. Він використовується для додавання символів на дошку, щоб краще зрозуміти дошку. Білий колір в основному використовується для шовкографії. Однак доступні й інші кольори, зокрема сірий, червоний, чорний і жовтий.
Чим відрізняються жорсткі друковані плати та гнучкі схеми?
Жорстка друкована плата, зазвичай відома просто як друкована плата, - це те, про що більшість людей думають, коли уявляють друковану плату. Ці плати з’єднують електричні компоненти за допомогою провідних доріжок та інших елементів, які розташовані на непровідній підкладці. У жорсткій друкованій платі непровідна підкладка зазвичай містить скло, яке зміцнює плату та надає їй міцності та жорсткості. Жорстка друкована плата забезпечує чудову підтримку компонентів, а також пристойний термічний опір.
Хоча гнучка друкована плата також має провідні доріжки на непровідній підкладці, цей тип друкованої плати використовує гнучкий основний матеріал, як-от поліімід. Гнучка основа дозволяє гнучким ланцюгам витримувати вібрацію, розсіювати тепло та складатися в різні форми. Завдяки своїй структурі гнучкі схеми все частіше використовуються в компактній та інноваційній електроніці.
Окрім матеріалу базового шару та жорсткості, помітні відмінності між друкованими платами та гнучкими схемами включають:
Провідний матеріал:Оскільки гнучкі схеми повинні згинатися, виробники можуть використовувати більш гнучку катану відпалену мідь замість електронанесеної міді як провідний матеріал.
Процес виготовлення:Замість використання паяльної маски виробники гнучкої друкованої плати використовують процес, який називається накладенням або покриттям, щоб захистити відкриті схеми гнучкої друкованої плати.
Типова вартість:Гнучкі схеми зазвичай коштують дорожче, ніж жорсткі плати. Однак завдяки своїй здатності розміщуватися в компактному просторі гнучкі схеми дозволяють інженерам зменшувати розмір своїх продуктів, що призводить до непрямої економії.
Як вибрати між жорсткою та гнучкою платою
Жорсткі та гнучкі друковані плати знаходять застосування в багатьох різних продуктах, хоча деякі програми можуть отримати більше переваг від одного типу друкованої плати. Наприклад, жорсткі друковані плати мають сенс у більших продуктах, таких як телевізори та настільні комп’ютери, тоді як гнучкі схеми потрібні для більш компактних продуктів, таких як смартфони та носима техніка.
Pcb у важких умовах: яких запобіжних заходів слід вжити?
Деякі категорії електронних пристроїв повинні працювати в особливо суворих умовах, таких як сольові тумани, сіль, пил, пісок або екстремальні температури. Щоб забезпечити продовження роботи електронної схеми в звичайних умовах, друкована плата має бути розроблена таким чином, щоб витримувати ці події без пошкодження. Наприклад, друковані плати, що використовуються в автомобільній, промисловій або аерокосмічній галузях, постійно піддаються вібрації, механічним навантаженням, ударам, дуже широким температурним коливанням тощо.
Основні проблеми, з якими стикаються друковані плати в суворих умовах, можна підсумувати таким чином:
Волога, пил і бруд:Щоб протидіяти цим факторам навколишнього середовища, часто необхідно обробити друковану плату за допомогою спеціального процесу, відомого як конформне покриття. При цьому друкована плата після процесу складання покривається тонким шаром непровідного захисного матеріалу, такого як кремній, акрил, уретан або п-ксилол. Покриття дозволяє продовжити термін служби електронної схеми, захищаючи її від зовнішніх забруднень.
Високі температури:Якщо друкована плата повинна постійно працювати при температурах, вищих за стандартну, краще використовувати шари з більш товстої міді (важка мідь). Товщина міді понад 3 унції на квадратний фут зазвичай поєднується з нанесенням відповідного покриття, щоб забезпечити платі високий рівень захисту у разі безперебійної роботи за високих температур. Використання шарів з вищою температурою склування (Tg), таких як FR-4 TG140 або TG170, забезпечує друковану плату додатковим захистом від температури
Іонізуюче випромінювання:ПХБ для аерокосмічних застосувань бомбардуються частинками різних типів, на додаток до електромагнітного випромінювання, створюваного Сонцем та іншими небесними тілами. Це випромінювання може спричинити тимчасові перешкоди (наприклад, перевертання бітів або видалення пам’яті) або постійне пошкодження компонентів, удари та вібрацію, особливо в автомобільній та аерокосмічній промисловості.
Корозія:Це одна з головних пасток будь-якої металевої деталі. Корозія виникає, коли кисень і метал зв’язуються один з одним за допомогою процесу, відомого як окислення. Це призводить до утворення іржі та втрати металом своїх хімічних властивостей, розкладання з часом. Оскільки друковані плати містять велику кількість металу, під впливом кисню вони піддаються корозії.
Щоб запобігти пошкодженню, спричиненому атмосферними факторами, після складання на друковану плату наноситься непровідне захисне покриття, відоме як конформне покриття (рис. 1). Це зазвичай застосовується до друкованих плат для споживачів, приладів і мобільних пристроїв, де зазвичай працюють у присутності вологи, пилу чи інших агресивних факторів навколишнього середовища. Захисний шар, нанесений на друковану плату, дозволяє волозі, присутній у шарах друкованої плати, витікати назовні, одночасно запобігаючи потраплянню зовнішніх агентів на плату та її компоненти, що погіршує їх роботу. Крім підвищення надійності, конформне покриття продовжує термін служби схеми.
Найпоширенішими типами конформного покриття є силікон, акрилова смола, поліуретан і п-ксилол, кожен з яких здатний забезпечити певний рівень захисту. Силікон, наприклад, може охоплювати найширший діапазон температур і тому є найкращим вибором для застосування з екстремальними температурами. З іншого боку, силікон має слабку адгезійну здатність до деяких типів підкладки та нижчу хімічну стійкість, ніж акрилова смола. Останній через свою жорстку структуру не особливо підходить при наявності ударів і вібрації. Поліуретани мають високу стійкість до вологи, стирання та вібрації, добре витримують низькі температури, але не високі. З цього випливає, що вони в основному використовуються в програмах із температурами від -40 градусів до +120 градусів. P-ксилол є стійким матеріалом, який забезпечує високий рівень захисту, але дорогий і чутливий до забруднюючих речовин, його необхідно застосовувати у вакуумі.
Що стосується нанесення конформного покриття друкованих плат, можна використовувати чотири методи: занурення, автоматизоване селективне покриття, розпилення та нанесення пензлем. Кожна з цих альтернатив досягає однієї мети: повністю покрити друковану плату, включаючи гострі краї та всі краї плати. Після нанесення конформне покриття затвердіє шляхом сушіння на повітрі, сушіння в печі або ультрафіолетового світла.
Підвищення щільності компонентів на друкованій платі призводить до неминучого підвищення робочих температур, умови, яка в довгостроковій перспективі може поставити під загрозу цілісність зварних швів або самих шарів через розширення та звуження матеріалів з різними фізичними властивостями. Тому високотемпературна друкована плата повинна використовувати діелектрик з температурою склування (Tg) щонайменше 170 градусів. Зазвичай застосовується правило, яке дозволяє допускати робочі температури приблизно на 25 градусів нижче, ніж значення Tg використовуваного матеріалу. Окрім вибору матеріалу, високою температурою друкованої плати можна керувати, відводячи вироблене тепло та передаючи його іншим частинам друкованої плати. Якщо гарячий компонент встановлено на верхній стороні друкованої плати та має достатньо велику поверхню, на нього можна встановити радіатор, який може відводити тепло спочатку за допомогою теплопровідності (від компонента до радіатора), а потім за допомогою конвекції (від поверхні радіатора до навколишнього, більш холодного повітря).
Якщо гарячий компонент встановлено на нижній стороні друкованої плати, і неможливо встановити радіатор, техніка, яка зазвичай використовується дизайнерами, полягає в тому, щоб вставити велику кількість теплових каналів на друковану плату для передачі тепла від гарячого компонента до друкованої плати. шар. міді на верхній частині друкованої плати, звідки її можна перенести до відповідного радіатора. Як правило, радіатори, встановлені на друкованій платі, є великими, з ребристими або гофрованими поверхнями для збільшення площі розсіювання. Вентилятори можна додати, щоб покращити охолодження примусовою конвекцією порівняно з охолодженням природною конвекцією.
Для довготермінових космічних місій єдиним доступним варіантом є використання компонентів, стійких до радіаційної стійкості. Ці компоненти зустрічаються набагато рідше і, відповідно, дорожчі за стандартні компоненти. Для короткострокових космічних місій (до одного року) може бути дозволено використання стандартних комерційних компонентів за умови аналізу та перевірки їх здатності витримувати радіацію. Це дозволяє знизити витрати на проектування космічного обладнання та розширити вибір компонентів, доступних для проектування. Застосовуючи різні методи проектування апаратного забезпечення, можна протидіяти ефектам випромінювання. На рівні проектування друкованої плати, наприклад, важливо забезпечити належне заземлення всіх металевих частин.
Щоб забезпечити захист від ударів і вібрації, друковану плату можна встановити в контейнер, в який наливають смолу, щоб повністю закрити її. Чим вище шар смоли, тим краще ступінь захисту. Якщо всі компоненти на друкованій платі не мають однакової висоти, товщина шару смоли буде відрізнятися по всій платі, забезпечуючи дещо різні рівні захисту для кожного компонента. Таким чином, найтонший шар смоли відповідає, у гіршому випадку, рівню захисту, який пропонується для всієї плати. Перш ніж навіть розглядати можливість інкапсуляції смолою, друковану плату необхідно ретельно очистити. Поверхневе забруднення може негативно вплинути на рівень захисту, який пропонує інкапсуляція, особливо у випадках хімічної стійкості (оскільки це забезпечує легший шлях для хімікатів).
