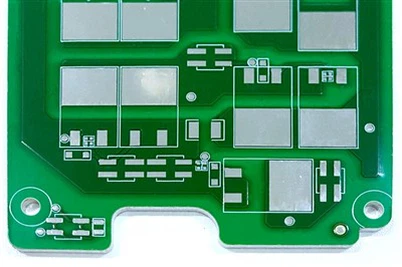

Травлення друкованої плати

Травлення - це процес рівномірного розпилення травильного розчину на поверхню мідної фольги при певних температурних умовах через сопло, яке вступає в окислювально-відновну реакцію з міддю без захисту інгібітора травлення. Непотрібну мідь видаляють, а підкладку оголюють перед тим, як її відшаровувати для формування схеми. Основні компоненти травильного розчину: хлорокис міді, перекис водню, соляна кислота, м'яка вода.



Характеристиками травлення друкованих плат є відносно низькі витрати на виробництво, висока ефективність і можливість виготовлення складних друкованих плат.



Але також є деякі моменти, на які варто звернути увагу, перш за все, вибір і співвідношення травильних рідин, оскільки різні рідини мають різну адаптивність до різних друкованих плат.



По-друге, для обробки оброблених травильних рідин необхідно приділяти увагу екологічним питанням і не викидати їх безпосередньо в природу. Крім того, також необхідно контролювати відповідний час і температуру травлення, і надмірне травлення не допускається, інакше це вплине на якість надрукованої плати.



Зазвичай, чим довше друкована плата занурена в травильний розчин, тим серйозніша ситуація з боковою корозією. Бічна ерозія серйозно вплине на точність проводів, а сильна бічна ерозія унеможливить виробництво тонких проводів. Коли бічна ерозія та виступ зменшуються, коефіцієнт травлення зростає, а високий коефіцієнт травлення вказує на здатність підтримувати тонкі дроти, дозволяючи витравленим дротам наближатися до початкового масштабу.



Є багато факторів, які впливають на бічній корозії

1. Метод травлення

Просочення та травлення з бульбашками можуть спричинити більшу бічній корозії, тоді як розбризкування та травлення розпиленням мають меншу бічну корозію, причому травлення розпиленням має найкращий ефект.



2. Тип травильного розчину

Різні травильні розчини мають різний хімічний склад, що призводить до різної швидкості травлення та коефіцієнтів травлення.

Наприклад, коефіцієнт травлення розрахункового виграшного травильного розчину хлориду міді становить 3, тоді як коефіцієнт травлення лужного хлориду міді може досягати 4.



3. Швидкість травлення

Повільна швидкість травлення може спричинити сильну бічну корозію. Покращення якості травлення тісно пов’язане з прискоренням швидкості травлення. Чим швидша швидкість травлення, тим коротший час перебування підкладки в процесі травлення, тим менший обсяг бокового травлення, і тим чіткіші та впорядкованіші візерунки.



4. Значення pH травильного розчину

Коли значення рН лужного травильного розчину є високим, травлення посилиться.

Якщо щільність лужного травильного розчину занадто низька, це посилить бічній корозії. Вибір травильного розчину з високою концентрацією міді є дуже корисним для зменшення бічної корозії.



5. Товщина мідної фольги

Найкраще використовувати тонку мідну фольгу для травлення тонких проводів з мінімальною боковою ерозією. Чим менше ширина дроту, тим менше повинна бути товщина мідної фольги.





Щоб досягти високоякісного травлення друкованої плати, також необхідно оволодіти деякими прийомами, такими як вибір відповідного розчину для травлення та збільшення часу витримки. Крім того, травлення друкованих плат також вимагає використання деякого допоміжного обладнання, наприклад експонуючих машин, проявників тощо.
